| 分束器 | |||
|---|---|---|---|
 |
使用波長範圍 | 400nm-700nm | |
| 鍍膜 | 傾斜面：電介質多層鍍膜 側面：減反射多層鍍膜 |
||
| 光譜比 | T：R ＝ 50：50 | ||
| 表面精度 | λ／4 | ||
| 角度 | ±3分 | ||
| 尺寸公差 | +0.1／-0.3mm | ||
| 材質 | BK-7 | ||
| 型號 | 尺寸（mm） | 型號 | 尺寸（mm） |
|---|---|---|---|
| BS-10 | 10×10×10 | BS-20 | 20×20×20 |
| BS-15 | 15×15×15 | BS-25 | 25×25×25 |
| 偏光分束器 | |||
|---|---|---|---|
 |
使用波長範圍 | 450nm-650nm | |
| 鍍膜 | 傾斜面：偏光電介質多層鍍膜 側面：減反射多層鍍膜 |
||
| 光譜比 | Tp ＞ 95 Rs ＞ 95 | ||
| 表面精度 | λ／4 | ||
| 角度 | ±3分 | ||
| 尺寸公差 | +0.1／-0.3mm | ||
| 材質 | BK-7 | ||
| 型號 | 尺寸（mm） | 型號 | 尺寸（mm） |
|---|---|---|---|
| BSP-03 | 3×3×3 | BSP-08 | 8×8×8 |
| BSP-05 | 5×5×5 | BSP-10 | 10×10×10 |

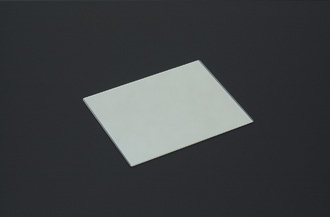

| 半鏡 | |||
|---|---|---|---|
 |
镀膜 | 表面：電介質多層鍍膜 後面：減反射多層鍍膜 |
|
| 光譜比 | T：R ＝ 50：50 | ||
| 表面精度 | λ〜3λ | ||
| 平行度 | 1分以内 | ||
| 入射角 | 45° | ||
| 材質 | 钛硫合金 | ||
| 型號 | 尺寸（mm） | 厚度（mm） | 型號 | 尺寸（mm） | 厚度（mm） |
|---|---|---|---|---|---|
| HM-30-1 | 30×30 | 1 | HM-30-2 | 30×30 | 2 |
| HM-50-1 | 50×50 | 1 | HM-50-2 | 50×50 | 2 |
| HM-100-1 | 100×100 | 1 | HM-100-2 | 100×100 | 2 |
| 鋁平面鏡 | |||
|---|---|---|---|
 |
镀膜 | 鋁，一氧化矽 | |
| 表面精度 | λ | ||
| 尺寸公差 | +0／-0.2mm | ||
| 材質 | 钛硫合金 | ||
| 型號 | 尺寸（mm） | 厚度（mm） | 型號 | 尺寸（mm） | 厚度（mm） |
|---|---|---|---|---|---|
| AM-5 | 5×5 | 1 | AM-50 | 50×50 | 3 |
| AM-10 | 10×10 | 1 | AM-100 | 100×100 | 3 |
| AM-30 | 30×30 | 2 |
| 直角鏡 | |||
|---|---|---|---|
 |
鍍膜 | 傾斜面：鋁鍍膜 直角面：減反射多層鍍膜 |
|
| 表面精度 | λ／2 | ||
| 直角度 | ±3分 | ||
| 尺寸公差 | +0／-0.2mm | ||
| 材質 | BK-7 | ||
| 型號 | 尺寸（mm） | 型號 | 尺寸（mm） |
|---|---|---|---|
| TP-5 | 5×5×5 | TP-25 | 25×25×25 |
| TP-10 | 10×10×10 | TP-30 | 30×30×30 |
| TP-15 | 15×15×15 | TP-40 | 40×40×40 |
| TP-20 | 20×20×20 | TP-50 | 50×50×50 |
| 五棱鏡 | |||
|---|---|---|---|
 |
鍍膜 | 2面：減反射多層鍍膜 2面：鋁鍍膜（附帶黑色烤漆） |
|
| 表面精度 | λ／2 | ||
| 角度公差 | ±3分 | ||
| 尺寸公差 | ±0.2mm | ||
| 材質 | BK-7 | ||
| 型號 | 尺寸（mm） | 型號 | 尺寸（mm） |
|---|---|---|---|
| PP-5 | 5×5×5 | PP-20 | 20×20×20 |
| PP-10 | 10×10×10 | PP-25 | 25×25×25 |
| PP-15 | 15×15×15 | PP-30 | 30×30×30 |
