● 对焦时，与用对焦环调整的类型不同，将通过拧松②、旋转①来调整。
● 通过拧松②、伸缩镜筒长度，可以变更使用倍率。
※XLS01＝∞～0.125× XLS02 = 0.125× ～0.3×
※持续推进时，倍率提高；回缩时，倍率下降。
| 型号 | 倍率 |
∞FNO |
工作距离 | 畸变率 | 成像圆 | 外观图 |
|---|---|---|---|---|---|---|
| XLS01-□ | ∞ -0.125x | 5.6 | ∞ -705mm | -0.02% | φ82mm |  |
| XLS02-□ | 0.125x – 0.3x | 5.6 | 705mm-315mm | -0.02% | φ82mm |  |
○记载数值为设计值。○ 镜头规格没预告会变。 型号□部分加接口形式。○ 能准备样品，但是开始量产预计2016年6月。
| 接口形式 | ||||
|---|---|---|---|---|
| 型号 | 配合摄像机 | 接口尺寸 | 法兰后焦 | 外观图 |
| XLS□□□-F | F Mount Camera | F Mount | 46.5mm |  |

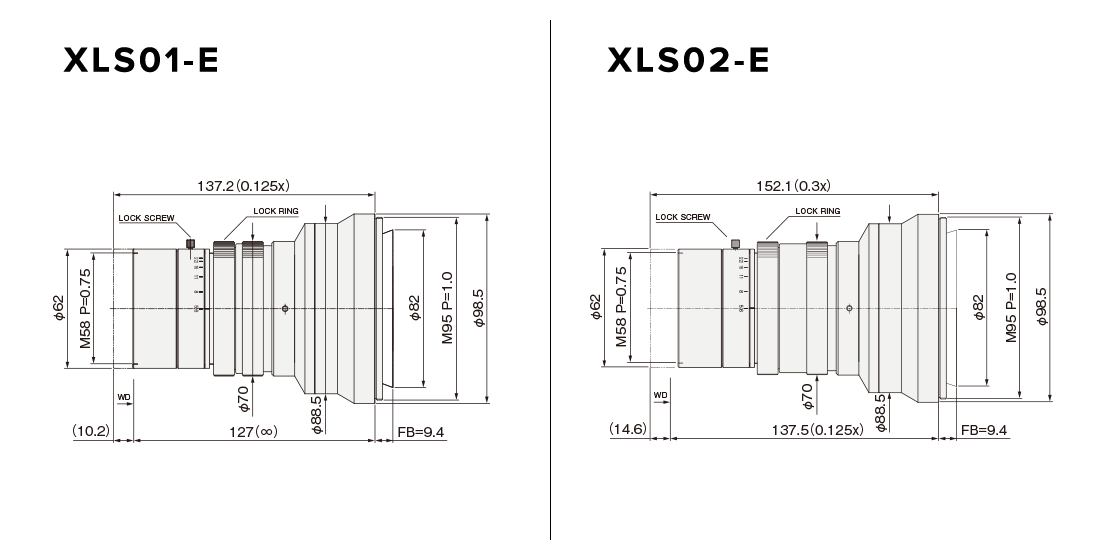

| XLS□□□-E | TELEDYNE e2V | M95（P=1） | 9.4mm |  |
| XLS□□□-DX | TELEDYNE DALSA | M90（P=1） | 12mm | |
| XLS□□□-Q | NED | M84.5（P=0.5） | 41mm | |
| XLS□□□-N | NED | M72（P=0.75） | 31.8mm | |
| XLS□□□-M | TELEDYNE DALSA／TAKEX | M72（P=0.75） | 19.55mm |  |
| XLS□□□-D | TELEDYNE DALSA | M72（P=0.75） | 12mm | |
| XLS□□□-VW | VIEWORKS | M72（P= 0.75） | 10.2mm | |
○使用上面接口，能得到基本倍率前后0.05倍的倍率范围 ○TAKEX公司「TLC-7500CLD」（FB 28.8mm）能用XLS□□□-N接口。这不能得到基本倍率前后0.05倍的倍率范围 ○希望上述以外的接口，请联系我公司
