Eines der größten Bildkreisobjektive der Branche

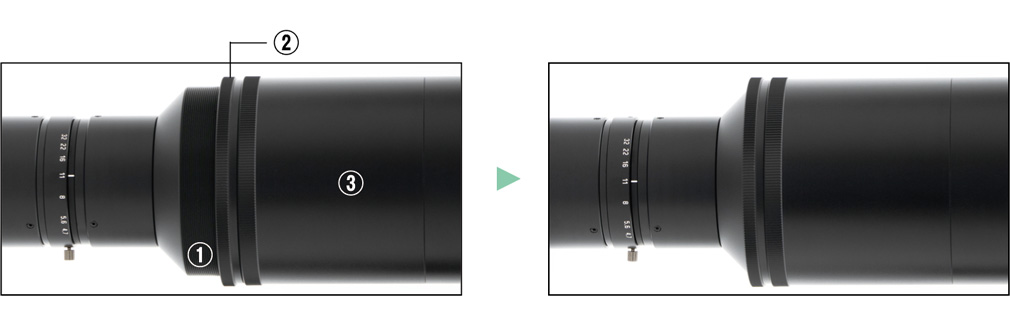

● Der Objektivtubus besteht aus drei Teilen: ①, ② und ③.
● Die Vergrößerung erhöht sich durch Ausfahren und verringert sich durch Einfahren.
● Das Außengewinde befindet sich auf ① und das Innengewinde auf ③, und der Sicherungsring auf ② dient zum Festziehen und Fixieren auf ③ in umgekehrter Gewindeposition.
| Modellname | Vergrößerung | ∞ F-Zahl | Effektive F-Zahl | WD | OI | Bildkreis | Ansicht von außen |
|---|---|---|---|---|---|---|---|
| XLS03 | 0.3x | 4.7 | 6.0 | 477mm | 666mm | φ90mm |  |
| XLS05 | 0.5x | 4.7 | 7.0 | 324mm | 540mm | φ90mm |  |
| XLS075 | 0.75x | 4.7 | 8.1 | 246mm | 491mm | φ90mm |  |
| XLS10 | 1.0x | 4.7 | 9.0 | 197mm | 465mm | φ90mm |  |
| XLS14 | 1.4x | 4.7 | 11.4 | 170mm | 494mm | φ90mm |  |
| XLS20 | 2.0x | 4.7 | 14.5 | 146mm | 540mm | φ90mm |  |
○Die aufgeführten Werte sind Konstruktionswerte.
| Montagebeispiel | ||||
|---|---|---|---|---|
| Modellname | Kompatible Kameras | Montageform | Flanschrückseite | Ansicht von außen |
| XLS□□□-F | F Mount Camera | F Mount | 46.5mm |  |
| XLS□□□-E | TELEDYNE e2V | M95（ P=1） | 9.4mm |  |
| XLS□□□-DX | TELEDYNE DALSA | M90（P=1） | 12mm |  |
| XLS□□□-Q | NED | M84.5（P=0.5） | 41mm |  |
| XLS□□□-N | NED | M72（P=0.75） | 31.8mm |  |
| XLS□□□-M | TELEDYNE DALSA／TAKEX | M72（P=0.75） | 19.55mm | |
| XLS□□□-D | TELEDYNE DALSA | M72（P=0.75） | 12mm | |
| XLS□□□-VW | VIEWORKS | M72（P= 0.75） | 10.2mm |  |
○Die oben genannten Montierungen bieten einen Vergrößerungsbereich von ±0.05x um die Standardvergrößerung.
○Wir können auch andere als die oben aufgeführten Anschlüsse individuell anfertigen. Bitte kontaktieren Sie uns.
