| 型式 | 入力電圧 | 出力電圧 | 容量（W） | CH数 | 質量（g） | 外観図 |
|---|---|---|---|---|---|---|
| MDGC-30M2-***** | AC100-240V | DC12V | 30 | 2CH | 700 |  |
| MDGC-30M4-***** | 4CH | 1000 |  |
|||
| MDGC-30M8-***** | 8CH | |||||
| MDGC-50M2-***** | 50 | 2CH | 1200 |  |
||
| MDGC-50M4-***** | 4CH | |||||
| MDGC-50M8-***** | 8CH | |||||
| MDGC-100M2-***** | 100 | 2CH | 1300 |  |
||
| MDGC-100M4-***** | 4CH | |||||
| MDGC-100M8-***** | 8CH | |||||
| MDGC-30M2-24-***** | DC24V | 30 | 2CH | 700 | |
|
| MDGC-30M4-24-***** | 4CH | 1000 | |
|||
| MDGC-30M8-24-***** | 8CH | |||||
| MDGC-50M2-24-***** | 50 | 2CH | 1200 | |
||
| MDGC-50M4-24-***** | 4CH | |||||
| MDGC-50M8-24-***** | 8CH | |||||
| MDGC-100M2-24-***** | 100 | 2CH | 1300 | |
||
| MDGC-100M4-24-***** | 4CH | |||||
| MDGC-100M8-24-***** | 8CH | |||||
| MDGC-50M2-24-*****-T | DC24V | 46 | 2CH | 700 |  |
|
| MDGC-150M4-24-*****-T | 144 | 4CH | 1000 |  |
||
| MDGC-150M8-24-*****-T | 8CH |
| 調光方式 | 約125kHz PWM制御 |
|---|---|
| 外部制御 | 外部ON/OFF、外部調光 |
| 保護機能 | 過電流保護、FAN異常 |
| 通信プロトコル | TCP/IP |
|---|---|
| 適合規格 | IEEE802.3（10BASE-T）、IEEE802.3u（100BASE-TX） |
| 伝送速度 | 10Mbps（10BASE-T）、100Mbps（100BASE-TX） |
| 接続ポート数 | 4ポート |
| 機能 | Auto MDI/MDIX、Auto Negotiation |
| 通信プロトコル | RS-232C/RS-485 |
|---|---|
| ポーレート | 19200bps |
| データ | 8bit |
| パリティビット | 偶数パリティ |
| ストップビット | 1bit |
○型式の*****には外部制御タイプの記号が入ります。
・TP/PI：LAN通信/8bitパラレル通信切替タイプ
・S2/PI：RS-232C通信/8bitパラレル通信切替タイプ
・S4/VI：RS-485通信/アナログ0-5V切替タイプ

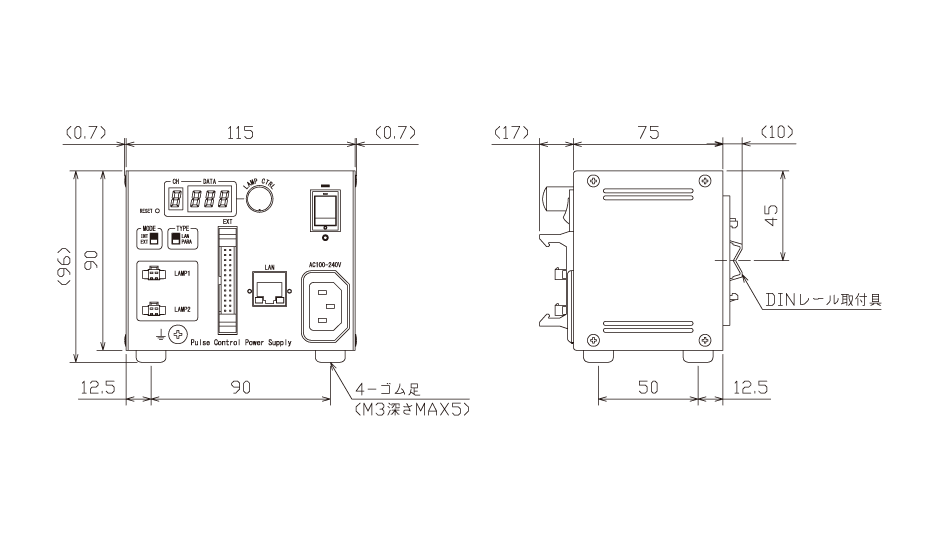

○CH数により外形図と照明接続コネクタの数が異なります。
○DC24V出力仕様は外形図と接続コネクタの形状が異なります。
○外部制御ケーブルについては、外部制御ケーブルをご参照ください。
○詳細はお問合せください。
