5메가 픽셀 2/3형 텔레센트릭 렌즈: FT 시리즈에 최적인 조명 설계
※형식의 □에는 발광색(R=적색, G=녹색, B=청색, W=백색)이 들어갑니다.
소형 LED 스폿 조명
| 형명 | 배율 | 유효 FNO |
물체측 NA |
WD | OI | 피사계 심도 | 분해능 | TV 디스토션 |
최대적합 카메라 |
외관도 |
|---|---|---|---|---|---|---|---|---|---|---|
| FT05-65R | 0.5x | 9.1 | 0.028 | 66mm | 169.6mm | 2.91mm | 12.2μ | 0.00% | 2/3” |  |
| FT08-65R | 0.8x | 9.5 | 0.042 | 65.8mm | 150.3mm | 1.19mm | 8.0μ | 0.00% | 2/3” |  |
| FT10-65R | 1.0x | 9.7 | 0.052 | 65.8mm | 157.7mm | 0.78mm | 6.5μ | 0.00% | 2/3” |  |
| FT15-65R | 1.5x | 10.6 | 0.071 | 65.5mm | 156.9mm | 0.38mm | 4.7μ | 0.00% | 2/3” |  |
| FT20-65R | 2.0x | 12.5 | 0.08 | 65.5mm | 161.8mm | 0.25mm | 4.2μ | 0.00% | 2/3” |  |
| FT30-65R | 3.0x | 12.5 | 0.12 | 65mm | 186.2mm | 0.11mm | 2.8μ | -0.01% | 2/3” |  |
| FT40-65R | 4.0x | 16 | 0.125 | 65mm | 192mm | 0.08mm | 2.7μ | -0.01% | 2/3” |  |
| FT60-65R | 6.0x | 24 | 0.125 | 65mm | 207.7mm | 0.05mm | 2.7μ | 0.00% | 2/3” |  |
| FT05C-65R | 0.5x | 9.1 | 0.028 | 65.5mm | 169.6mm | 2.91mm | 12.2μ | 0.00% | 2/3” |  |

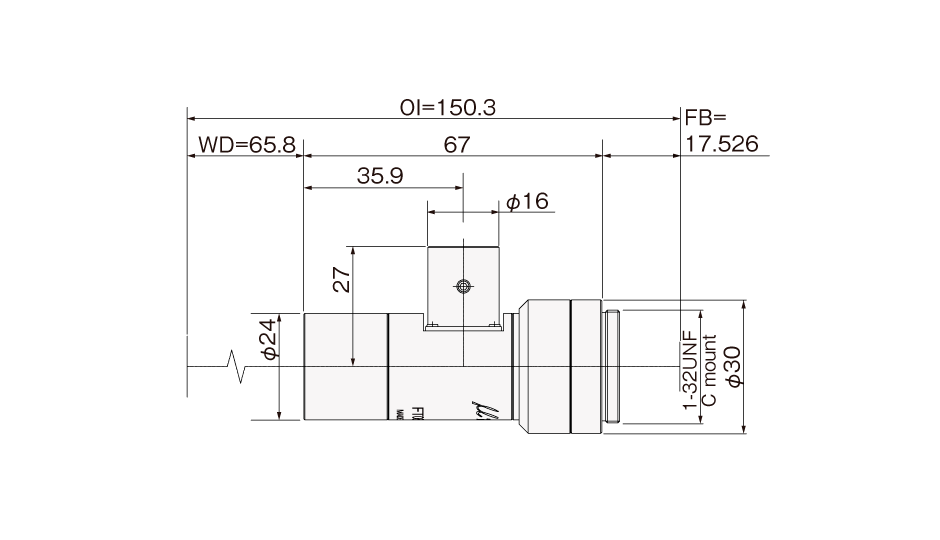

| FT08C-65R | 0.8x | 9.5 | 0.042 | 65.8mm | 150.3mm | 1.19mm | 8.0μ | 0.00% | 2/3” |  |
| FT10C-65R | 1.0× | 9.7 | 0.052 | 65.8mm | 157.7mm | 0.78mm | 6.5μ | 0.00% | 2/3” |  |
| FT15C-65R | 1.5x | 10.6 | 0.071 | 65.5mm | 156.9mm | 0.38mm | 4.7μ | 0.00% | 2/3” |  |
| FT20C-65R | 2.0x | 12.5 | 0.08 | 65.5mm | 161.8mm | 0.25mm | 4.2μ | 0.00% | 2/3” |  |
| FT30C-65R | 3.0x | 12.5 | 0.12 | 65mm | 186.2mm | 0.11mm | 2.8μ | -0.01% | 2/3” |  |
| FT40C-65R | 4.0x | 16 | 0.125 | 65mm | 192mm | 0.08mm | 2.7μ | -0.01% | 2/3” |  |
| FT60C-65R | 6.0x | 24 | 0.125 | 65mm | 207.7mm | 0.05mm | 2.7μ | 0.00% | 2/3” |  |
○기재 수치는 설계치입니다. ○분해능은 파장 550㎚에서의 이론 분해능 ○피사계 심도는 1/2형 카메라 수평 320 TV라인 해상 레벨을 상정한 계산치(최소 착란원 40μm)
