● 초점을 잡을 때, 포커스 링으로 조정하는 타입과는 달리 ②를 풀고 ①을 회전시켜 조정합니다.
● ②를 풀고 경통 길이를 신축시켜 사용 배율을 변경할 수 있습니다.
※ XLS01=∞~0.125× XLS02=0.125×~0.3×
※풀면 배율이 오르고, 당기면 내려갑니다.

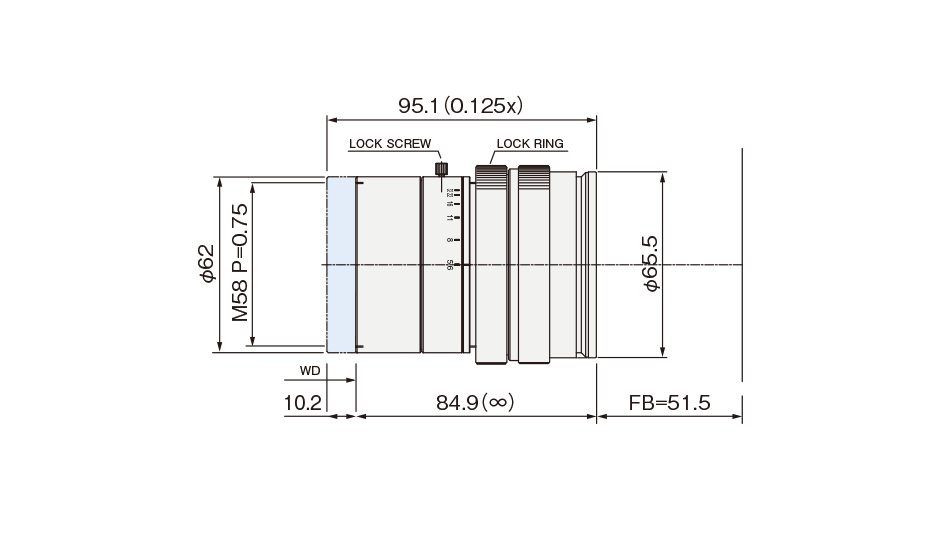

| 형명 | 배율 | ∞FNO | WD | Optical Distortion | 이미지 서클 | 설계도 |
|---|---|---|---|---|---|---|
| XLS01-□ | ∞ -0.125배 | 5.6 | ∞ -705mm | -0.02% | φ82mm |  |
| XLS02-□ | 0.125배 – 0.3배 | 5.6 | 705mm-315mm | -0.02% | φ82mm |  |
○기재 수치는 설계치입니다.
| 마운트 장착 사례 | ||||
|---|---|---|---|---|
| 형명 | 적합 카메라 | 설치 형상 | 플랜지백 | 외관도 |
| XLS□□□-F | F Mount Camera | F Mount | 46.5mm |  |
| XLS□□□-E | TELEDYNE e2V | M95（P=1） | 9.4mm |  |
| XLS□□□-DX | TELEDYNE DALSA | M90（P=1） | 12mm | |
| XLS□□□-Q | NED | M84.5（P=0.5） | 41mm | |
| XLS□□□-N | NED | M72（P=0.75） | 31.8mm | |
| XLS□□□-M | TELEDYNE DALSA／TAKEX | M72（P=0.75） | 19.55mm |  |
| XLS□□□-D | TELEDYNE DALSA | M72（P=0.75） | 12mm | |
| XLS□□□-VW | VIEWORKS | M72（P= 0.75） | 10.2mm | |
○상기 마운트에 의해 기준 배율을 중심으로 ±0.05배의 배율 범위를 얻을 수 있습니다. ○TAKEX제 「TLC-7500 CLD」(플랜지백 28.8㎜)는 XLS□□□-N의 마운트를 사용할 수 있습니다. 이 경우, 기준 배율로부터의 가동 배율 범위는 ±0.05배가 되지 않습니다. ○상기 이외의 마운트를 희망하시는 경우에도 커스텀 제작을 해 드립니다. 문의해 주십시오.
